CNC Fünfachs-Fräsmaschine

Die CNC-Fünfachsen-Fräsmaschine ist ein hochpräzises Bearbeitungsgerät, mit dem Werkstücke unterschiedlicher komplexer Formen schnell und präzise bearbeitet werden können.

Anfrage senden

Produkteinführung

Die CNC-Fünfachsen-Fräsmaschine ist ein hochpräzises Verarbeitungsgerät, das Werkstücke verschiedener komplexer Formen schnell und genau verarbeiten kann. Die Fünfachsen-Fräsmaschine verwendet fortschrittliche CNC-Technologie und einen Fünfachsen-Verbindungsverarbeitungsmodus, der eine Vielzahl komplexer Formen wie Kugeln, Abschrägungen, gekrümmte Oberflächen usw. verarbeiten kann und sich durch hohe Geschwindigkeit, hohe Präzision und hohe Effizienz auszeichnet.

Die CNC-Fünfachsen-Fräsmaschine verfügt über einen großen Verarbeitungsbereich und eine hohe Steifigkeit, die den Anforderungen verschiedener industrieller Anwendungen gerecht wird. Gleichzeitig ist es mit technischen Funktionen wie hochpräziser Messung, automatischer Kollisionsvermeidung und automatischem Werkzeugwechsel ausgestattet, was den Betrieb intelligenter, sicherer und komfortabler macht.

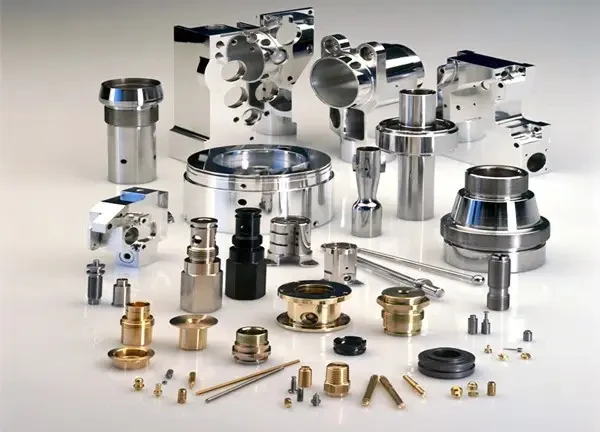

CNC-Fünfachsfräsmaschinen werden häufig in der Luftfahrt-, Automobil-, Elektronik-, Maschinenbau-, Medizin-, Formenbau- und anderen Branchen eingesetzt und können verschiedene Präzisionsteile verarbeiten. Gleichzeitig sind ihre effiziente Produktionskapazität und zuverlässige Verarbeitungsqualität auch zu einer wichtigen treibenden Kraft für die Fertigungsindustrie geworden.

Spezifikation	Einheit	CMC500f	CMC650U	DMC800U
Größe des Arbeitstisches	Mm	Φ630×500	Φ650×540	Φ800
Werkbank T-Nut	Mm	14	14	14
Mittelloch der Werkbank	Mm	Φ30	Φ50	Φ50
Maximale Belastbarkeit der Werkbank	Kg	200	300	1200
Verfahrweg X-Achse	Mm	550	650	850
Y-Achsen-Verfahrweg	Mm	450	520	850
Z-Achsen-Verfahrweg	Mm	400	475	600
Rotationsbereich der A-Achse	º	-	±120	±120
B-Achsen-Rotationsbereich	º	-5/110	-	-
Drehbereich der C-Achse	º	360	360	360
Abstand vom Spindelende zum Arbeitstisch	Mm	150-550	150-625	150-750
Spindelkonus	--	BBT40 (englisch)	BBT40 (englisch)	HSK-A63
Maximale Spindeldrehzahl	U/min	10000	12000	14000
Spindelleistung	kW	7.5	7.5	25
Spindeldrehmoment	N.M	35.8/70	45	91.7
Werkzeugmagazintyp	--	Scheibe	Scheibe	Horizontaler Kettentyp
Kapazität des Werkzeugmagazins	把	24	24	30
Maximaler Werkzeugdurchmesser (Vollwerkzeug/Benachbartes Werkzeug)	Mm	Φ78/Φ150	Φ78/Φ150	Φ78/Φ150
Maximale Werkzeuglänge	Mm	300	300	300
Maximales Werkzeuggewicht	kg	8	8	8
Werkzeugwechselzeit (TT)	s	1.55	1.55	2
Schnelle Bewegungsgeschwindigkeit (X/Y/Z)	mm/min	42000/42000/42000	42000/42000/42000	32000/32000/32000
Schnittvorschubgeschwindigkeit (X/Y/Z)	mm/min	1-10000/1-10000/1-10000	1-10000/1-10000/1-10000	1-10000/1-10000/1-10000
Positioniergenauigkeit (X/Y/Z)	Mm	0.005/300JIS	0.005/300JIS	0.005/300JIS
Positioniergenauigkeit (A/C)	"	-	±5	±5
Positioniergenauigkeit (B/C)	"	±5	-	-
Wiederholgenauigkeit (X/Y/Z)	Mm	±0,003JIS	±0,003JIS	±0,003JIS
Wiederholbarkeit (A/C)	"	-	4	4
Wiederholbarkeit (B/C)	"	4	-	-
Maschinengewicht	Kg	6500	8500	18000
Maschinenabmessungen	Mm	3500×3400×2700	3970×3210×2800	5500×4000×3500

Konfiguration

Norm

●SIEMENS ONE
●Zweiachsiger Einarm-Drehtisch mit taiwanesischem Direktantriebsmotor
●Vollständig geschlossene Regelschleife mit FAGOR-Linearmaßstab auf allen Achsen
●24 Mechanisches Scheibenwerkzeugmagazin
● Kettenplatten-Späneförderer

Wahlfrei

●HEIDENHAIN TNC 640 Fünf-Achsen-CNC-System mit fünf Gliedern
● Taiwan HSKA63-150-12000 U/min direkt gekoppelte Spindeleinheit
●170 Direktantrieb Elektrische Spindeleinheit
●Renishaw TS-27R Werkzeugmesstaster
●Renishaw OMP60-Sonde
