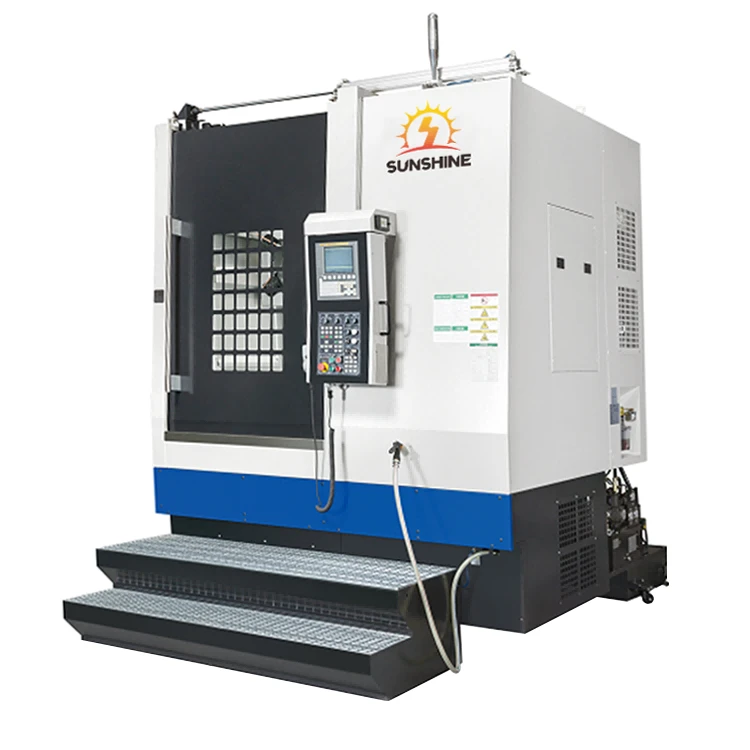

Präzisionsbearbeitung CNC-Vertikaldrehmaschine

Precision Machining CNC Vertical Lathe
Precision Machining CNC Vertical Lathe
Precision Machining CNC Vertical Lathe

Präzisionsbearbeitung CNC-Vertikaldrehmaschine

Eine CNC-Vertikaldrehmaschine ist ein hochpräzises und hocheffizientes mechanisches Verarbeitungsgerät, das häufig im Verarbeitungs- und Herstellungsprozess verschiedener mechanischer Präzisionsteile eingesetzt wird.

Anfrage senden

Produkteinführung

Die CNC-Vertikaldrehmaschine für Präzisionsbearbeitung ist eine fortschrittliche Werkzeugmaschine, die Computertechnologie, Automatisierungssteuerungstechnologie und Präzisionsmesstechnologie integriert. Sie ermöglicht eine effiziente und präzise Verarbeitung und wird in vielen Bereichen wie der Luftfahrt, der Automobilindustrie und dem Maschinenbau häufig eingesetzt.

1. Hohe Präzision: Die CNC-Vertikaldrehmaschine wird durch ein Servosystem mit extrem hoher Präzision gesteuert. Es kann Abweichungen vorhersagen und automatisch anpassen, um die Stabilität der Verarbeitungsgenauigkeit sicherzustellen.
2. Hohe Effizienz: CNC-Vertikaldrehmaschinen können die Verarbeitung ohne Stromunterbrechung fortsetzen und mehrere Prozesse gleichzeitig durchführen, wodurch der Verarbeitungszyklus erheblich verkürzt und die Produktionseffizienz verbessert wird.
3. Hoher Automatisierungsgrad: CNC-Vertikaldrehmaschinen realisieren die Automatisierung des Verarbeitungsprozesses durch einen hochautomatisierten Prozess, wodurch Personalressourcen gespart, die Wahrscheinlichkeit manueller Bedienungsfehler verringert und die Produktionsausbeute verbessert wird.
4. Breites Anwendungsspektrum: CNC-Vertikaldrehmaschinen eignen sich für die Bearbeitung verschiedener Werkstücke mit komplexen Formen, um den Bearbeitungsanforderungen verschiedener Bereiche gerecht zu werden.

Zusammenfassend lässt sich sagen, dass die CNC-Vertikaldrehmaschine für die Präzisionsbearbeitung ein unverzichtbares und wichtiges Werkzeug in der modernen Fertigung ist. Sie verfügt über wichtige Eigenschaften wie hohe Präzision, hohe Effizienz und einen hohen Automatisierungsgrad und spielt in vielen Bereichen eine wichtige Rolle.

Spezifikation		Einheit	VTC50	VTC60	VTC70	VTC80A	VTC100A
Schlaganfall	X-Achse	Mm	500	425	700	670	850
Schlaganfall	Z-Achse	Mm	0-500	90-690	0-850	170-1020	0-1000
Verarbeitungskapazität	Maximaler Rotationsdurchmesser	Mm	φ650	φ650	φ800	φ1000	φ1200
	Maximaler Drehdurchmesser	mm	φ500	φ600	φ700	φ800	φ1000
	Maximale Wendehöhe	Mm	500	600	850	850	1000
Spindel	Spulengeschwindigkeit	U/min	100-1000	100-1000	100-800	100-800	100-800
	Spindelmotorleistung	KW	15	18.5	22	22	22
	Spindeldurchmesser	Mm	φ130	φ160	φ160	φ180	φ200
Hydraulisches Spannfutter + Werkzeugrevolver	Chuck-Modell	Hydraulisches Spannfutter
	Durchmesser	Zoll	15"	18"	21"	24"	32"
	Turmstation		Vier Arbeitsplätze/ acht Arbeitsplätze	Vier Arbeitsplätze/ acht Arbeitsplätze	Vier Arbeitsplätze/ acht Arbeitsplätze	Vier Arbeitsplätze/ acht Arbeitsplätze 4工位/8公位	Vier Arbeitsplätze/ acht Arbeitsplätze 4工位/8公位
Führung	Rolllinearführung der X-Achse		2 Stück, Breite 45mm	2 Stück, Breite 45mm	2 Stück, Breite 45mm	2 Stück, Breite 45mm	2 Stück, Breite 55mm
Führung	Rolllinearführung der Z-Achse		2 Stück, Breite 45mm	2 Stück, Breite 45mm	2 Stück, Breite 55mm	2 Stück, Breite 55mm	2 Stück, Breite 55mm
CNC-System	Standardkonfiguration		GSK	GSK	GSK	GSK	GSK
Kühlsystem	Kühlmotor	W	450+750	450+750	750+1,2kw	750+1,2kw	750+1,2kw
Kühlsystem	Pumpenleistung	m³/h	4m³/h	4m³/h	4m³/h	4m³/h	4m³/h
Genauigkeit	Wiederholbarkeit	Mm	±0.003	±0.003	±0.003	±0.005	±0.005
	Positioniergenauigkeit	Mm	±0.06	±0.06	±0.06	±0.08	±0.08
	kleinste Positioniereinheit	mm	0.001	0.001	0.001	0.001	0.001
Gewicht und Abmessungen	Abmessungen (ca.)	Mm	2100×2500×2750mm	2200×2050×2910mm	2400×2100×3200mm	2400×2100×3600mm	3100×2650×3700mm
Gewicht und Abmessungen	Bruttogewicht (ca.)	Kg	5500	7500	8000	9000	13500
